Anyagtovábbítás: csiga, szalag vagy láncos kaparó?

Mikor kell anyagtovábbító, és mikor nem?

Melyik továbbító melyik anyaghoz?

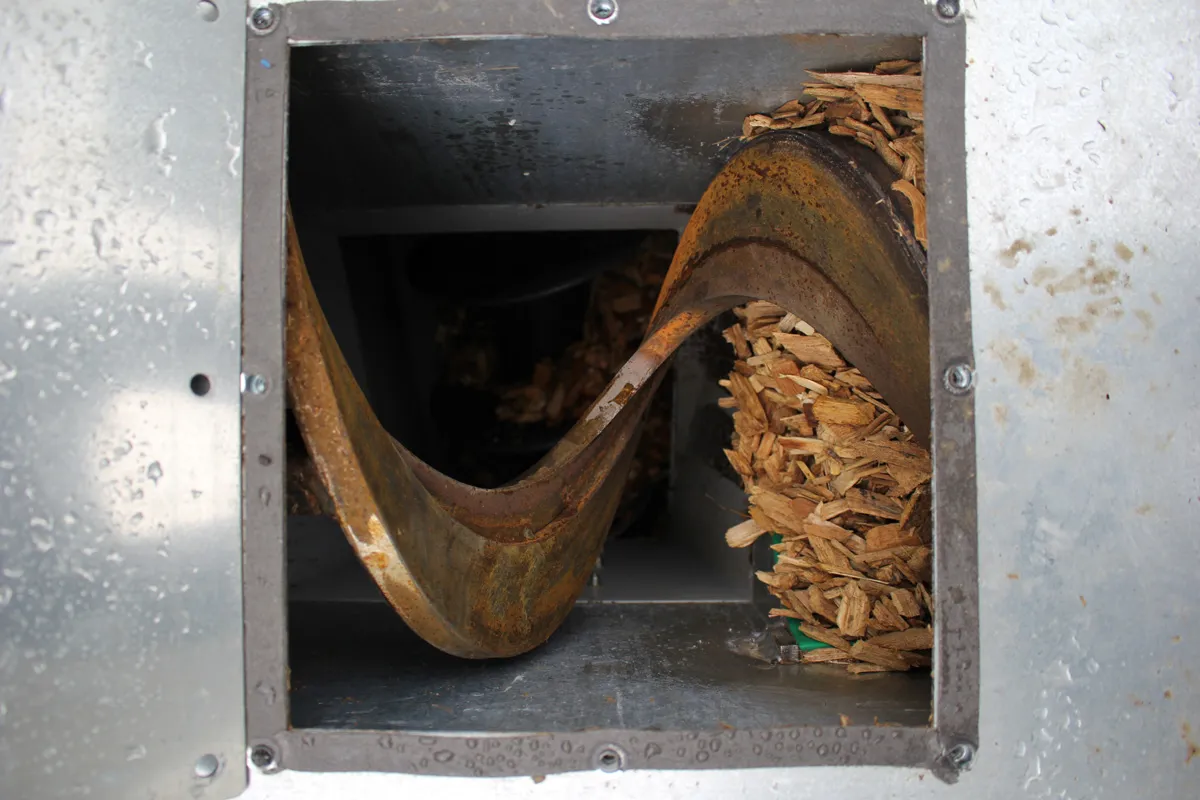

A csiga zárt, porzásmentes, szintet is emel, és kis helyen elfér. Cserébe a hosszú, szálas anyagot feltekeri a tengelyre, és megáll.

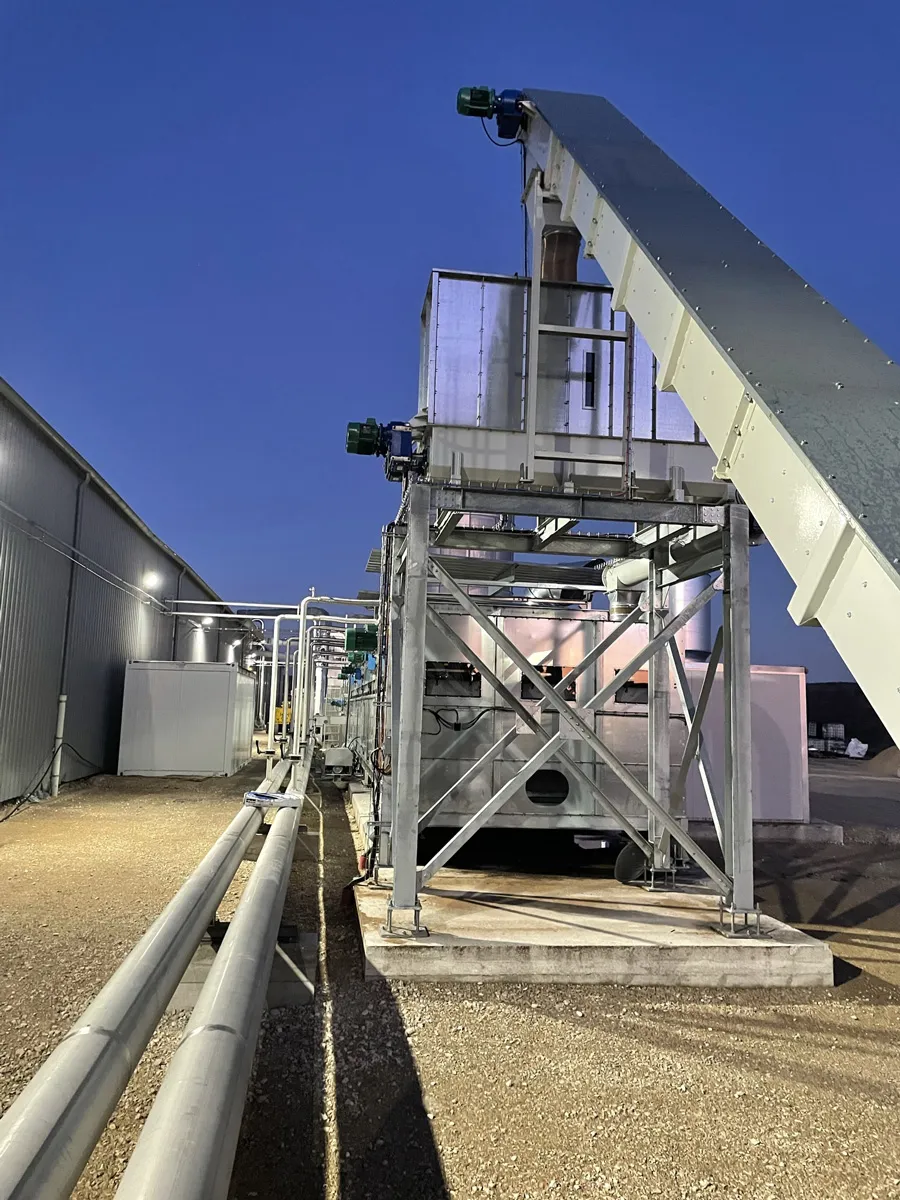

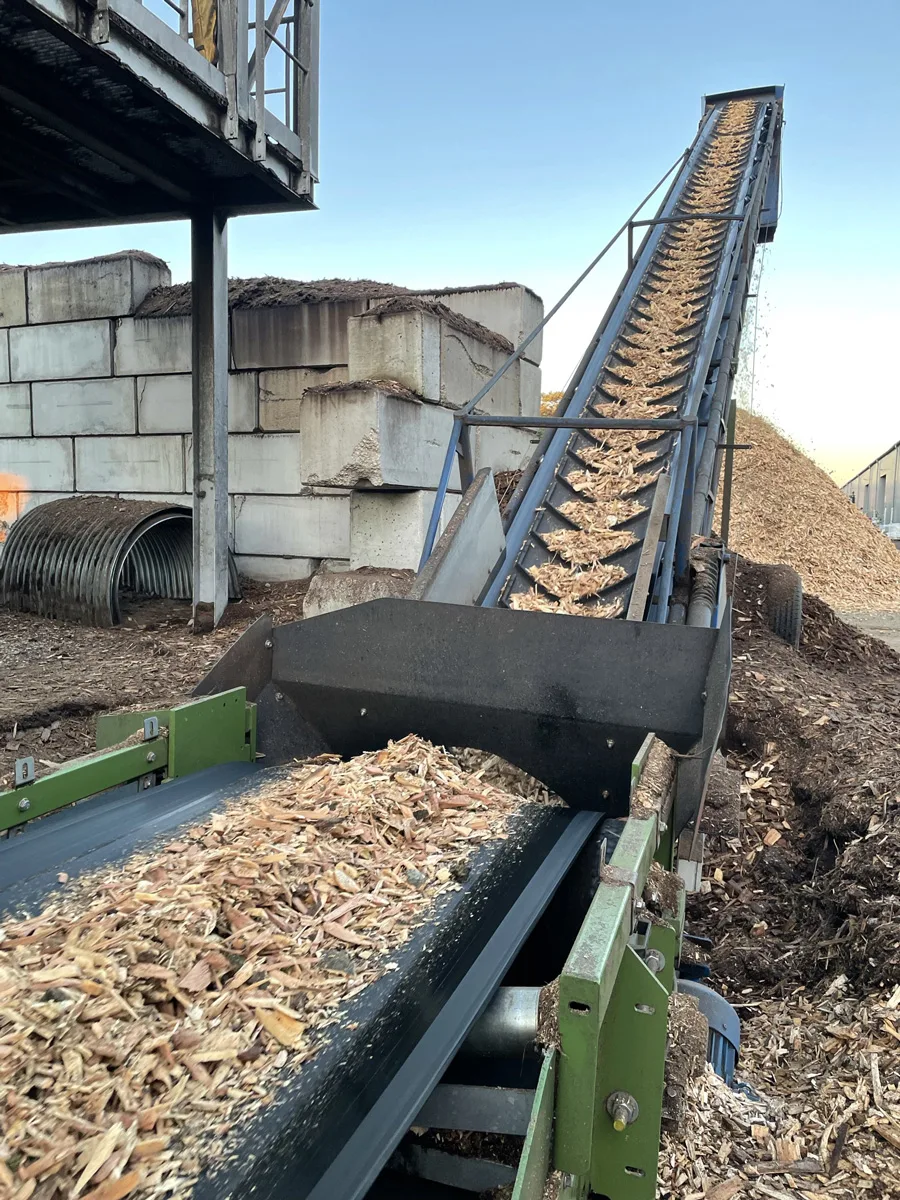

A szalag szinte bármit visz, beleértve a darabos és szálas anyagot is, de nyitott, tehát porzik, és nagy helyet kér, mert csak lassan tud emelkedni.

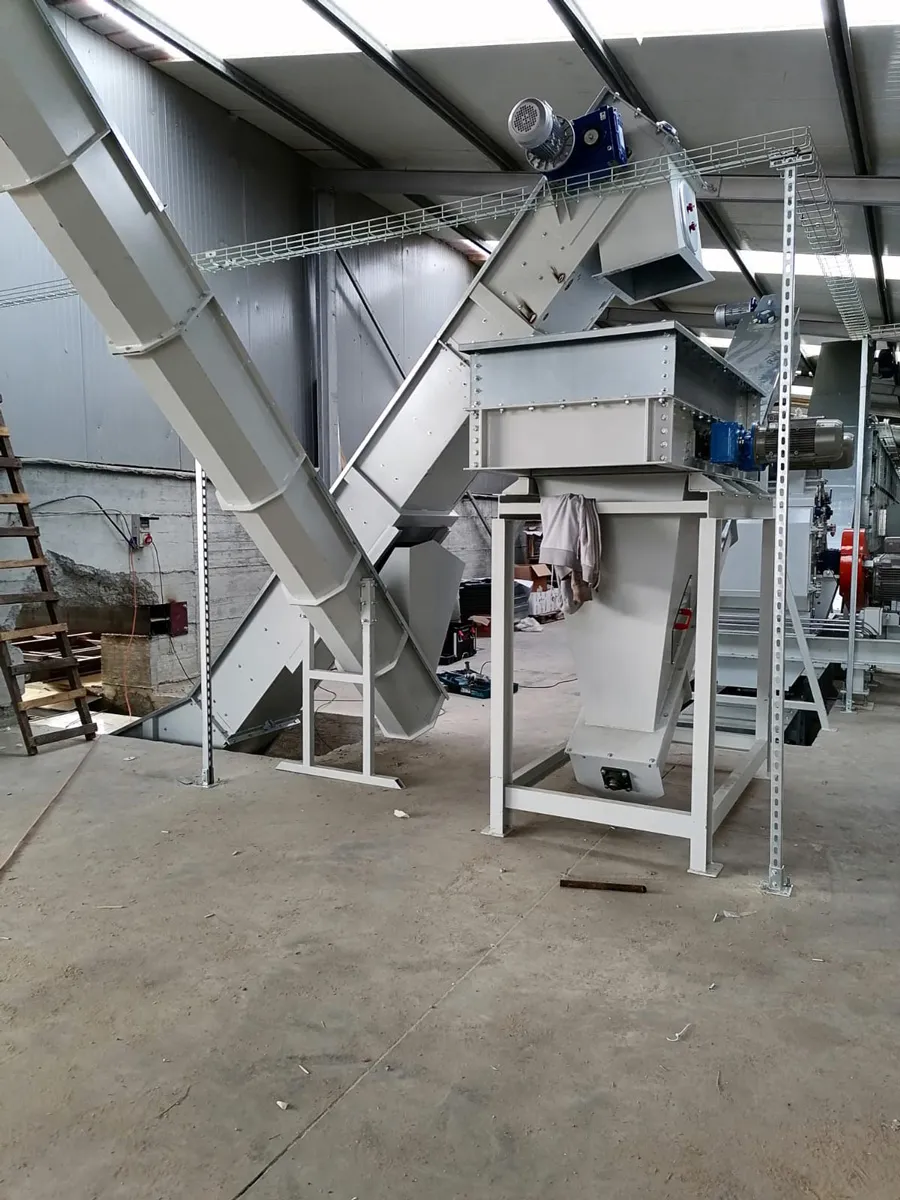

A láncos kaparó zárt, meredeken is emel, és a vegyes anyagot is elviszi. Ez a legdrágább, és a legtöbb kopó alkatrésze van.

• finom, száraz por és darált anyag: csiga;
• darabos, szálas, vegyes anyag: szalag vagy láncos kaparó;
• meredek emelés zárt kivitelben: láncos kaparó;
• nagy távolság, sík terep: szalag.

Ahol a rendszerek elhasalnak

A továbbítót szinte mindig a névleges anyagáramra méretezik, a valóságban viszont csúcsok vannak. Ha az elszívás egy műszakban dolgozik, a prés pedig folyamatosan, akkor a továbbító pillanatnyi terhelése a névleges többszöröse is lehet.

Ezért a továbbítót a rendszer legnagyobb pillanatnyi anyagáramára kell méretezni, és a puffernek kell elnyelnie a különbséget.

Hogyan kapcsolódik a modul a rendszerhez?

Egy berendezés csak akkor működik jól a rendszerben, ha a bemenete, a kimenete, a kapacitása és a vezérlése illeszkedik a szomszédos modulokhoz. Az alábbi adatok ezt az illeszkedést foglalják össze.

Bemenő anyag, állapot

A modulok közötti anyag: finom por, darált anyag, darabos vagy szálas frakció, a forrástól függően.

Kimenet

Ugyanaz az anyag a következő gép garatjába juttatva, szükség esetén szintet emelve.

Kapacitás-illesztés

A rendszer legnagyobb pillanatnyi anyagáramára méretezve, nem a névlegesre: a csúcsot a puffer nyeli el.

Nedvesség

A továbbítás a nedvességet nem befolyásolja; a zárt csiga viszont csak a száraz, nem szálas anyagot viszi eltömődés nélkül.

Vezérlés, kapcsolódás

Reteszelés az előző és a következő géppel: eltömődésnél vagy teli puffernél a lánc összehangoltan áll le.

Helyigény, hozzáférés

A továbbító nyomvonala szabja meg az elrendezést: a szalag hosszú, lapos futást, a láncos kaparó meredek, zárt nyomvonalat kér.

Biztonsági feltétel

Zárt kivitel a porzás ellen, és szervizhozzáférés a kopó alkatrészekhez, a lánchoz és a csigához.

Előző modul

Anyagtárolás és adagolás

Következő modul

Darálás

Hol helyezkedik el ez a modul a technológiai láncban?

Ez a technológiai lánc 02. lehetséges eleme a nyolcból. Az anyag útja mindig előre halad, de a méretezés alapján egyes lépések kimaradhatnak.
